Мобильная лазерная сканирующая система

Представляем систему высокоточного трехмерного сканирования улиц и автомагистралей Л-СКАН Д2 производства нашей компании на основе двух многолучевых лидаров и инерциальной навигационной системой .

Конфигурация Л-СКАН Д2:

  • Два 32-канальных лидара Velodyne LiDAR VLP-32C  или опционально VLP-16 (последнее – в экономичной конфигурации)
  • Интегрированный ГНСС-приемник с инерциальной навигационной системой Applanix POS LVX (APX-18)
  • Две мультисистемных ГНСС-антенны для уточненного определения направления
  • Панорамная камера Пано360 с разрешением 8000 х 4000 пикселей производства нашей компании (опционально)
  • Процессор для сбора данных с картой памяти SD 128 ГБ, снабженный программным обеспечением сбора данных,
  • Программное обеспечение постобработки, включая программу контроля качества, с экспортом данных в обменном формате LAS

21 июня 2022 г наша компания начала работу по проекту «Выполнение наземного панорамирования и лазерного сканирования с последующим формированием трехмерных панорам, размещаемых в электронной форме в информационных системах города Москвы» по контракту с Мосгоргеотрестом, для выполнения которого применяется высокоточная система панорамирования и лазерного сканирования Л-СКАН Д2 Пано, произведенная нашей компанией в России. Она является нашим вкладом в реализацию программы импортозамещения в высокотехнологичных областях.

Технические характеристики:

Точность определения расстояния 3 см
Диапазон влево и вправо 200 метров (опция: 100 метров)
Точность определения направления 0,06° в постобработке
Рабочий диапазон температур от -20° до +60° (опция: от -10° до +60°)
Диапазон 100 метров (опция: 200 метров)
Количество лучей лидара 32 (опция: 16 луча)
Скорость сбора данных до 1 200 000 точек в секунду (опция: до 600 точек в секунду)
Угол обзора вдоль направления движения 40 градусов (опция: 30 градусов)
Угол обзора поперек направления движения 360 градусов
GNSS-приемник, поддерживающий следующие системы и частоты: GPS L1/L2/L5/L-band, GLONASS G1/G1/G3, Beidou B1/B2/B3, GALILEO E1/E5ab/E6
Точность определения местоположения 2 см в плане при наличии базовой станции
Точность определения углов наклона 0,025° в постобработке
Размер 500x450x450 мм
Вес 12 кг (без ригеля крепления на крыше автомобиля)

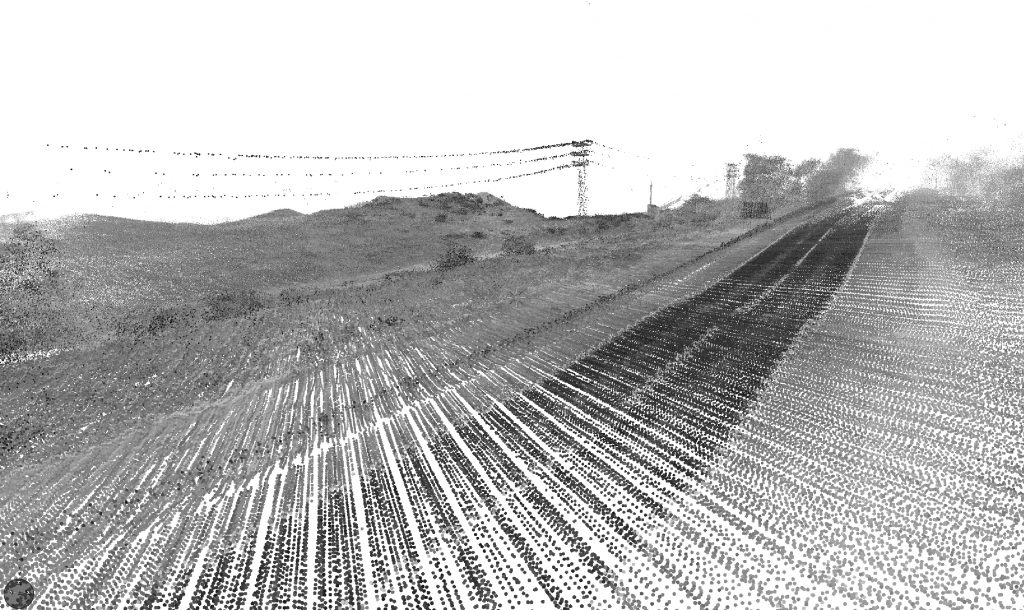

Пример съемки:
