BIM-рюкзак с лидаром

Для одновременного позиционирования и построения 3D-модели помещения или здания

BIM-рюкзак – это интегрированная мобильная система с лидаром для съемки и трехмерного информационного моделирования здания, помещения или другого замкнутого пространства, например, тоннеля или шахты, где сигнал спутниковой навигации недоступен.

Часто бывает, что существующая документация неточна, устарела или вообще утеряна, и получение документации во время строительства является затратным по времени и сложным делом. Такая ситуация часто ведет к работе наугад и к переделке работ. Съемка облака точек предоставляет весьма привлекательное и быстрое решение. BIM-рюкзак является идеальным для этих целей. Он собирает до 300 000 точек в секунду, причем сбор данных довольно прост и может быть поручен технику. В результате съемки производится плотное облако точек, где плотность на кв.м возрастает на 1000 точек каждую секунду на расстоянии 10 метров. Обработка данных в программах типа Autodesk Recap Pro или Revit позволяет создать поэтажные планы здания, чертежи фасада и пролетов, а также точную документацию, которая может быть использована всеми сторонами проекта.

300000 точек/сек — точность 3 см — дальность 100 м — вес 2 кг

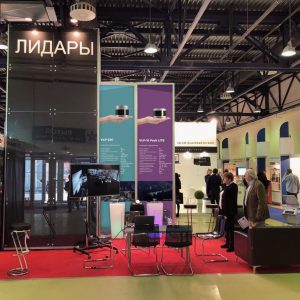

На рисунке представлен результат 40-секундной съемки выставочного зала с обходом стенда «Геоматика». Из отзыва пользователя: Вы одеваете рюкзак, заходите в комнату, делаете полный оборот вокруг себя, выходите, и съемка сделана!

Технические характеристики
  • Диапазон — 100 метров
  • Количество лучей лидара — 16
  • Скорость сбора данных — 300 000 точек в секунду
  • Точность определения местоположения — 1 см
  • Точность определения углов наклона — 0,03°
  • Точность определения направления — 0,1°
  • Точность определения расстояния — 3 см
  • Относительная суммарная погрешность — 5 сантиметров
  • Рабочий диапазон температур — от -10° до +60° (при этой температуре лидар стартует, через 10 минут
  • работы он нагревается от работающих лазеров и работает при температуре -30°)
  • Размер 650x370x185 мм
  • Вес 6 кг
Комплектация системы
  • Алюминиевый корпус
  • Лидар 16-канальный с вращающейся головкой
  • Компьютер для сбора данных с картой памяти SD 128 ГБ
  • Инерциальная навигационная система Applanix APX-18, интегрированная с GNSS-приемником
  • GNSS-приемник, поддерживающий следующие системы и частоты:
  • - GPS L1/L2/L5/L-band,
  • - GLONASS G1/G1/G3,
  • - Beidou B1/B2/B3
  • - GALILEO E1/E5ab/E6
  • Две GNSS антенны для определения направления
  • Литий-полимерный аккумулятор на 8 часов работы с зарядным устройством
  • Программное обеспечение сбора данных
  • Программное обеспечение обработки и выравнивания данных с экспортом данных в формате LAS
